Design di base dei blocchi di arresto della base di stampo

■ design dello stampo

Gli stampi con lunghezza o larghezza della base dello stampo superiori a 800 mm (inclusi) devono essere progettati con almeno quattro blocchi limite. In altri casi, il numero di blocchi di limite può essere regolato in base al numero di fori del perno di espulsione, ma non deve essere inferiore al numero di fori del perno di espulsione.

Garantire una disposizione simmetrica.

In generale, i blocchi di limite devono essere posizionati direttamente sopra o vicino ai fori del perno di espulsione.

■ Metodo di progettazione

I blocchi limite devono essere progettati direttamente nella struttura dello stampo 3D e assemblati uniformemente sulla piastra di espulsione (come mostrato nella figura seguente). Devono essere lavorati direttamente dal produttore della base di stampo.

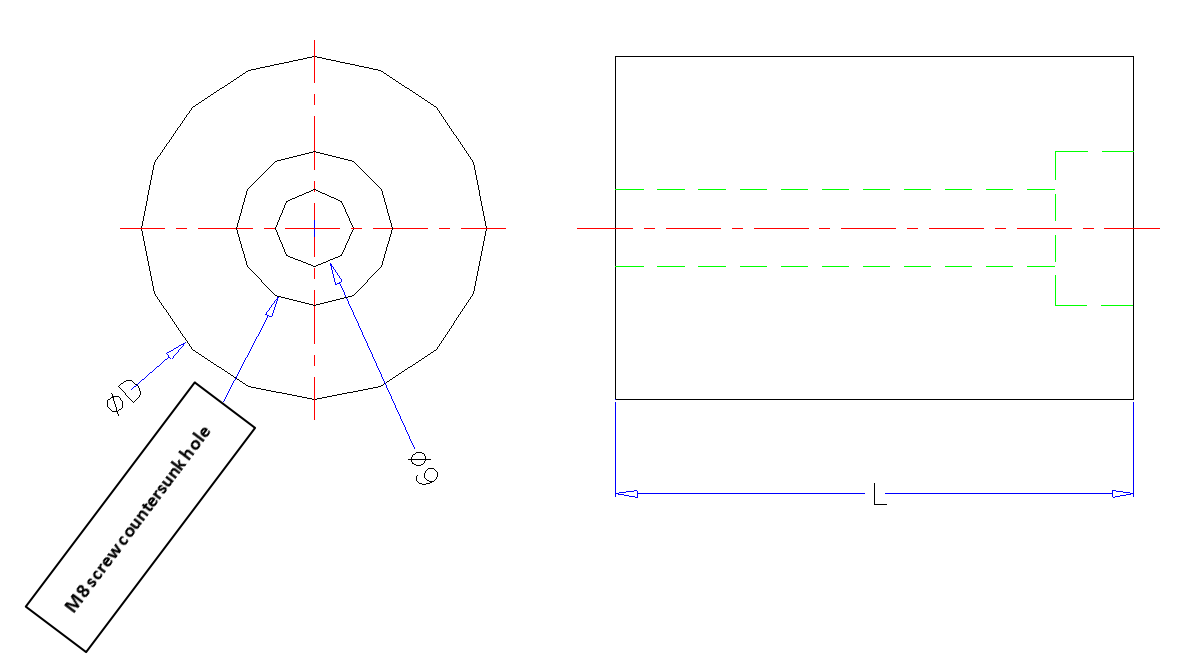

■ La dimensione del tappo

Nel determinare il loro posizionamento, è necessario apportare regolazioni flessibili per garantire che non vi siano interferenze con perni di espulsione, maniche di espulsore, sollevatori angolari, pilastri di supporto, bielle caricate a molla o pilastri di guida a piastre di espulsione.
