Design di stampo per famiglie

■ Panoramica

Per gli stampi con più cavità, la progettazione del corridore e del sistema di gate è cruciale. Un parametro cruciale è l'equilibrio di riempimento che garantisce che il materiale possa riempire contemporaneamente le cavità, prevenendo problemi di stampaggio di iniezione come bara e attacchi di muffa. Pertanto, il saldo di riempimento è strettamente collegato alla qualità del prodotto.

Per lo stampo di 128 cavi, sviluppato dalla nostra azienda Greakinmold, l'equilibrio di riempimento si ottiene attraverso la struttura innovativa del sistema di corridori.

■ Punto di progettazione chiave

1.Hot Design a strati collettori del corridore

2. Il corridore del collettore adotta un design equilibrato graduato e discendente

Per la progettazione di stampi multi-cavità, l'equilibrio del corridore è un fattore critico che determina la qualità del prodotto. Durante il processo di progettazione, vengono analizzate e simulate varie soluzioni e, attraverso il confronto, viene adottato un sistema di corridore a strati. Hot Runner impiega internamente un concetto di design del corridore decrescente graduale.

Lo schema di gating principale è il seguente:

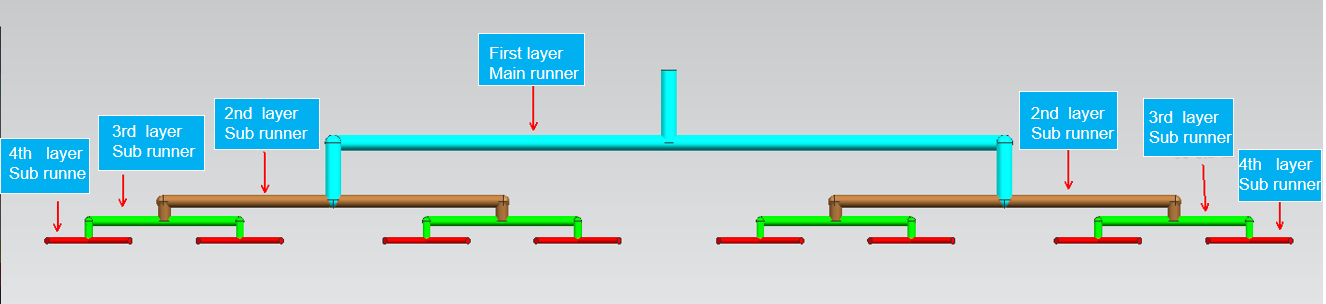

1. Il collettore dello stampo è diviso in due strati: il primo strato si divide dall'ugello di iniezione principale in quattro gruppi di principali sistemi di corridore;

2. Il secondo strato è costituito da quattro sistemi molteplici, ciascuno alimentato in modo indipendente da un corridore di filiale dall'ugello principale. I corridori all'interno del collettore sono divisi in tre strati, entrando infine nella punta calda dai secondari prima di riempire il prodotto. Qui, ogni corridore è bilanciato per garantire il riempimento simultaneo per tutte le 128 cavità, completando l'iniezione contemporaneamente. Ciò garantisce la qualità del prodotto, migliora significativamente la resa e migliora notevolmente i tassi di qualificazione del prodotto.
