Rettifica nella tecnologia di lavorazione degli stampi

1. Il concetto di macinazione

La rettifica è un processo di lavorazione che utilizza mole rotanti ad alta velocità (o altri strumenti abrasivi) per tagliare le superfici del pezzo. Le rettificatrici possono lavorare materiali ad elevata durezza, come acciaio temprato e carburo cementato, nonché materiali fragili come vetro e granito. Sono in grado di ottenere finiture di alta precisione con rugosità superficiale molto bassa, consentendo al tempo stesso operazioni ad alta efficienza, come la rettifica pesante.

2. Tipi e applicazioni degli utensili abrasivi

L'utensile abrasivo è il tipo di utensile abrasivo più utilizzato e versatile. Durante il funzionamento, ruota ad alta velocità e viene utilizzato per la sgrossatura, la semifinitura, la rettifica di precisione, nonché la scanalatura e il taglio di varie superfici su pezzi metallici o non metallici, comprese superfici cilindriche esterne, cilindriche interne e piane.

Le mole sono disponibili in numerose varietà e possono essere classificate in base a diversi criteri:

In base al materiale abrasivo, possono essere suddivisi in mole abrasive convenzionali (come corindone e carburo di silicio), mole abrasive naturali e mole abrasive super dure (ad esempio diamante e nitruro di boro cubico).

Per forma: le forme comuni includono ruote parallele, ruote coniche, ruote a cilindro, ruote a tazza e ruote a piatto.

In base all'agente legante, le categorie tipiche includono ruote vetrificate (ceramiche), ruote in resina, ruote in gomma e ruote con legante metallico.

I parametri caratteristici chiave di una mola includono materiale abrasivo, dimensione della grana, durezza, tipo di legante, forma e dimensioni.

Sicurezza e manutenzione: poiché le mole normalmente funzionano a velocità elevate, devono essere sottoposte a un test di rotazione (per garantire che non si rompano alla massima velocità operativa) e a un test di equilibrio statico (per evitare vibrazioni durante il funzionamento) prima dell'uso. Dopo un periodo di funzionamento, le mole devono essere ravvivate per ripristinare le prestazioni di rettifica e la corretta geometria.

3. Tipi comuni di rettificatrici

Rettificatrice cilindrica: si tratta di una serie di modelli base standard utilizzata principalmente per la rettifica di superfici cilindriche e coniche esterne.

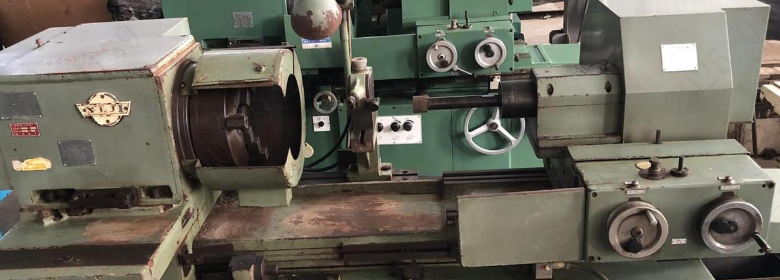

Rettificatrice per interni: si tratta di una serie di modelli base standard progettata principalmente per la rettifica di superfici cilindriche e coniche interne.

Rettificatrice senza centri: il pezzo viene tenuto senza centri, generalmente supportato tra una mola di regolazione e una lama del supporto di lavoro. Viene azionato in rotazione dalla mola di regolazione e viene utilizzato principalmente per la rettifica di superfici cilindriche esterne.

Smerigliatrice per superfici: una smerigliatrice utilizzata principalmente per levigare le superfici piane dei pezzi.

4. L'impatto dei processi di rettifica su stampi e matrici

L'impatto della rettifica sugli stampi ad iniezione

La molatura fornisce la base precisa per la lucidatura della superficie della cavità, determinando direttamente la finitura finale e la rilasciabilità. Una molatura impropria, che provoca bruciature o segni di battitura, porta a difetti superficiali irreparabili, compromettendo gravemente la qualità del prodotto.

L'impatto della rettifica sugli stampi per stampaggio

La rettifica modella direttamente la microstruttura del tagliente e la resistenza all'usura, determinando la dimensione della bava e la longevità dello stampo. La molatura di precisione dei bordi migliora la precisione dello stampaggio, ma bruciature o microfessure possono facilmente causare scheggiature e guasti prematuri.
