Gestione automatica degli scarti per stampi di stampaggio

1. Ricerca e applicazione della tecnologia di scarico automatizzato dei rottami

Gli stampi per stampaggio sono componenti critici nella produzione industriale e lo scarico degli scarti è una parte essenziale del processo di produzione. Attualmente, tutte le parti in lamiera delle unità esterne dei condizionatori d'aria, come coperture, pannelli laterali sinistro/destro e piastre divisorie, generano rottami che devono essere espulsi attraverso meccanismi di scarico dei rottami. Tuttavia, i sistemi di rimozione degli scarti esistenti spesso non riescono a eliminare in modo efficiente il materiale di scarto dagli stampi, con conseguente accumulo di scarti e difetti di produzione.

Questi problemi richiedono frequenti modifiche degli stampi, compresi aggiustamenti di punzoni e matrici, che aumentano i costi di lavorazione e prolungano i cicli di sviluppo degli stampi. Per ridurre la frequenza di rilavorazione, abbassare i costi di produzione e migliorare la competitività nel mercato degli stampi, è fondamentale una ricerca mirata sull’ottimizzazione dello scarico degli scarti.

Obiettivi:

（1）Ridurre i costi di produzione degli stampi

（2）Abbreviare i cicli di sviluppo

（3）Migliorare l'efficienza produttiva

2. Analisi di esempi chiave di tecnologia degli stampi

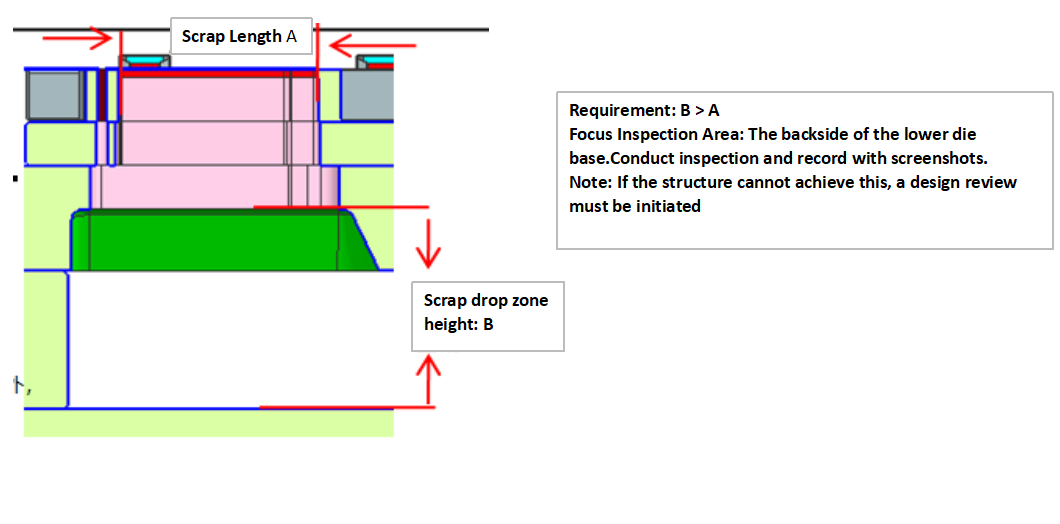

Simulare e analizzare il processo di tranciatura del prodotto nella fase iniziale dell'apertura dello stampo per confermare lo spazio di caduta.

Come mostrato in figura, il diagramma di analisi della simulazione dei rifiuti di partizione.

3. Analisi della scelta della struttura dello stampo

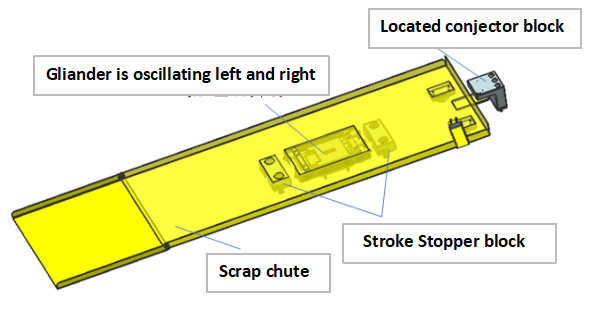

1. Struttura dello stampo per l'espulsione pneumatica dei rottami

Metodo di selezione delle parti: impostare la dimensione della guida di trasporto in base alla larghezza del cuscinetto dello stampo e alla lunghezza degli scarti e determinare la connessione tra la dimensione della corsa telescopica del cilindro e il tipo di dimensione di posizionamento del blocco limite. Quindi, determinare la struttura dello stampo di espulsione pneumatica degli scarti e la quantità (accoppiamento) di ciascuna parte (componente di trasmissione, albero) in base alla sequenza.

È possibile utilizzare più vasche in uno stampo del corpo strutturale (componente inferiore) e più punzonatrici possono essere collegate per trasportare insieme i rifiuti.

Vantaggi dell'introduzione delle funzioni: Poiché si tratta di una canalina di trasporto, è possibile evitare che i rifiuti volino. Lo scivolo per rifiuti non può garantire che la pendenza provochi danni alla muffa a causa dei rifiuti bloccati. Questo problema può essere risolto utilizzando la guida.

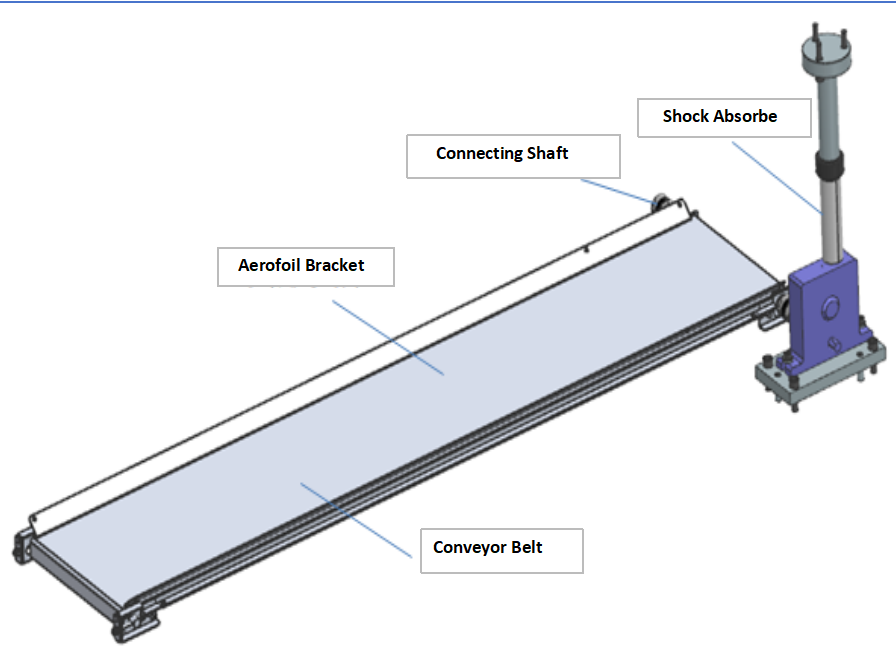

2. Struttura dello stampo di scarico dei rifiuti di tipo trasportatore

Metodo di selezione delle parti: durante l'installazione del trasportatore Picsy, determinare la configurazione del corpo principale, del trasportatore e il tipo di albero (connessione o flessibilità).

Successivamente, determinare la dimensione e la quantità (accoppiamento) di ciascuna parte (trasportatore, albero) in base all'ordine.

1. Nel caso in cui il corpo principale (componente inferiore) e il trasportatore possano essere configurati coassialmente, quando si utilizza un albero di collegamento, preparare 2 giunti per 1 albero di collegamento.

Poiché può corrispondere alla rotazione in avanti e alla rotazione inversa, verificare la posizione dell'ammortizzatore del componente inferiore durante il collegamento e sarà possibile collegare più unità. Per ogni componente del corpo principale sono predisposte circa 3 unità.

2. Nel caso in cui il corpo principale (componente inferiore) e il trasportatore non possano essere configurati coassialmente, utilizzare un albero flessibile. Trattandosi di un tipo con giunto integrato, non è necessario predisporre un giunto separatamente. Se si utilizza un albero flessibile, prestare attenzione ai seguenti aspetti. La parte a 125 mm di distanza dalle facce finali sinistra e destra non può essere piegata.

Si prega di specificare una lunghezza che possa garantire R300 o più durante la connessione.

3. Vantaggi dell'introduzione della funzione: l'utilizzo del movimento su e giù della punzonatrice per azionare il nastro trasportatore può ridurre i costi dell'elettricità e impedire che negligenza umana si dimentichi di accendere l'interruttore di alimentazione del compressore e del nastro trasportatore elettrico. In caso di utilizzo all'estero non si verificheranno guasti come tensioni diverse.

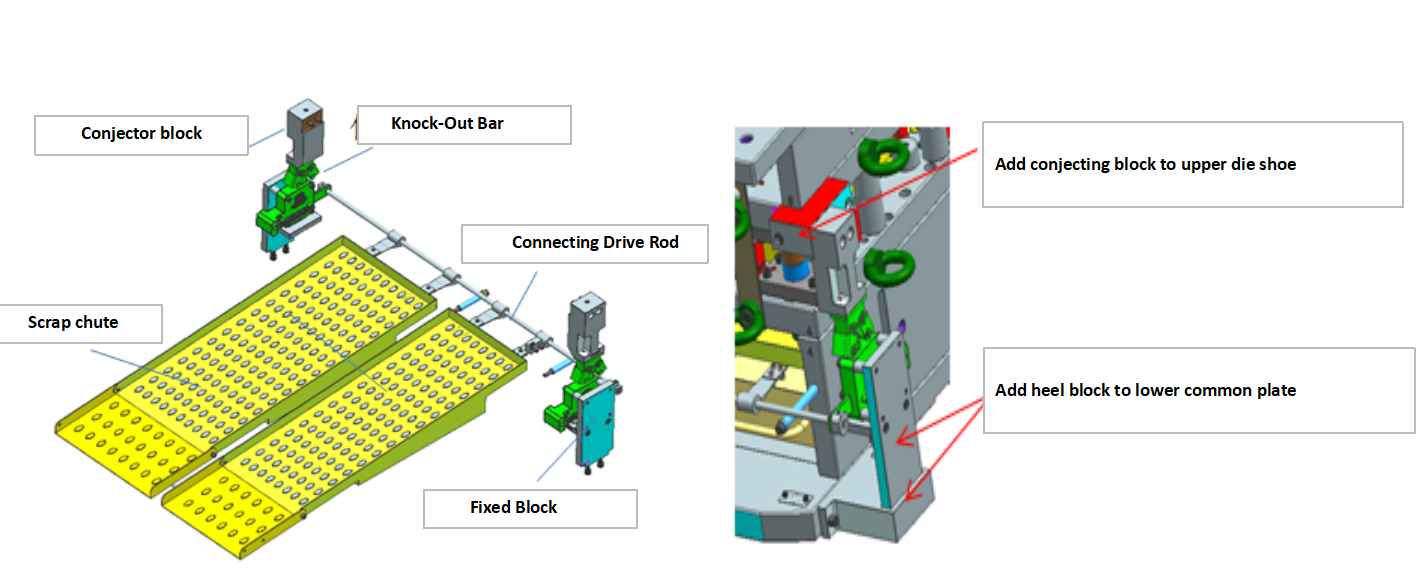

3. Struttura dello stampo di espulsione scarti della barra di espulsione (barra KO).

Metodo di selezione delle parti: impostare la dimensione della piastra scorrevole in combinazione con la dimensione effettiva dello scarto dello stampo, determinare l'accoppiamento del corpo, la configurazione della trasmissione, il collegamento del tipo di albero e il numero di accessori.

1. In base alla struttura della piastra di scorrimento dei rifiuti nello stato naturale effettivo dello stampo, l'altezza dello stampo richiesta dal cliente è ragionevolmente progettata. La piastra scorrevole per rifiuti allo stato naturale

L'aggiunta di blocchi di collegamento e cuscinetti per fissare il dispositivo di scuotimento meccanico alle estremità sinistra e destra dello stampo può realizzare un collegamento multimodale che scivola fuori dai rifiuti.

2. Vantaggi dell'introduzione delle funzioni: ridurre il carico di lavoro, non sono necessari compressori, tubi dell'aria o cablaggi durante il soffiaggio, è sufficiente installare il corpo e il nastro trasportatore nello stampo e nella punzonatrice per l'uso. Utilizzare un albero flessibile nella parte di collegamento e il nastro trasportatore avrà una maggiore flessibilità nell'installazione. Anche se c'è una differenza di gradino tra la posizione di installazione del corpo e del nastro trasportatore, è possibile collegarlo. È possibile collegare più nastri trasportatori a un dispositivo di scarico dei rifiuti.

4. Condizioni e fondamenti esistenti di ricerca e sviluppo

1. Precisione dell'elaborazione e apparecchiature di prova

Tutti gli stampi per stampaggio del progetto sono stampi di precisione, che hanno elevati requisiti di precisione di lavorazione e apparecchiature di prova. Al momento, le apparecchiature di lavorazione dell'azienda sono apparecchiature avanzate importate, le apparecchiature di finitura CNC sono un marchio importato Makino e le apparecchiature di prova dei prodotti sono un marchio tedesco importato CONTURA G2 776 RDS. Questa apparecchiatura può soddisfare i requisiti di precisione degli stampi di precisione.

2. Base tecnica esistente

Gli standard tecnici dell'azienda ereditano e migliorano l'accumulo tecnico di Gree Factory da quasi 20 anni. Dispone di un gruppo di tecnici esperti nella progettazione di stampi e di un piano di analisi scientifica della progettazione di strumenti 3D come base per garantire la produzione di stampi di prima classe che soddisfano le esigenze del cliente.

3. Software utilizzato nel processo di ricerca

5. Innovazione della struttura dello stampo

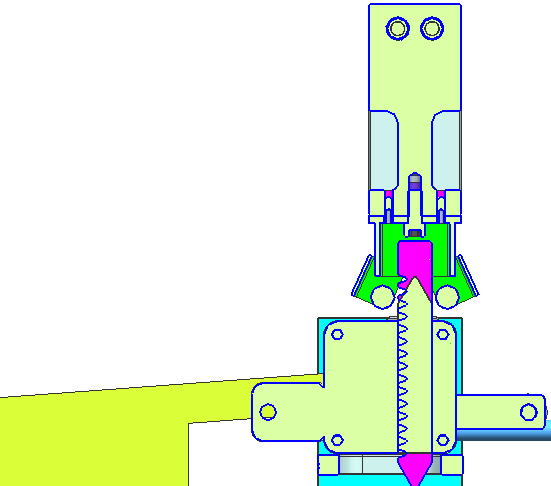

(1) La guida degli scarti è collegata alla matrice fissa tramite un dispositivo ad albero e il dispositivo corrispondente della matrice mobile è dotato di un'asta di battuta. Quando la matrice mobile e la matrice fissa sono chiuse, l'asta controlla la vibrazione della piastra guida rifiuti colpendo il dispositivo elastico per accelerare la velocità di scorrimento dei rifiuti nella piastra guida rifiuti.

Questa struttura è facile da usare e non richiede alcun dispositivo esterno. Risolve il problema che i rifiuti non possono scivolare via senza problemi. La tecnologia di scarico automatico dei rifiuti di questa matrice per stampaggio può essere promossa e applicata a nuovi progetti in seguito!

6. Affinamento e sintesi di tecnologia ed esperienza

Per ottenere il cambio automatico nello stampo, abbiamo riassunto i metodi di progettazione e la standardizzazione strutturale pertinenti. Nel software di progettazione, abbiamo stabilito la modularizzazione della fabbrica per migliorare l'efficienza della progettazione. Ciò getterà le basi per progetti simili nella successiva gestione correlata.
