Applicazione della tecnologia di rivestimento per i componenti di stamping

■ Sfondo di ricerca e obiettivi

Protegge i componenti muore dai danni e migliora efficacemente la qualità della parte timbrata. Il rivestimento può essere applicato ai pugni e al taglio dei bordi degli stampi di blanking, nonché a formare pugni e stampi per un uso esteso.

Fig. 1 superficie rivestita di TD del punzone flangiante

Per garantire un funzionamento continuo ad alta velocità e migliorare la durata, i stampi di timbratura necessitano di tecnologia di rivestimento sui loro componenti.

■ Scegli il rivestimento

(1) Rivestimento TD: il rivestimento TD è una tecnologia di trattamento della superficie super duri per gli strumenti che utilizza il rivestimento di diffusione in carburo di metallo. Durezza superficiale: HRC 58-63, finitura superficiale: RA 0,2, spessore dello strato di carburo: 0,005 mm. Può essere applicato a vari stampi di formazione, dimensionamento, flangia, flance e disegni. Materiali di stampo adatti: SKD11, CR12MOV, DC53. Si può formare uno strato di rivestimento uniforme indipendentemente dalla geometria del pezzo con una deformazione minima dello stampo durante il trattamento. Requisiti di trattamento pre-coating per i componenti dello stampo: cicli di tempera: 3 volte, temperatura di tempera> 500 ° C, è necessario aggiungere il trattamento di sollievo da stress prima della lavorazione della finitura.

(2) rivestimento ticn: titanio carbonitride. Durezza superficiale: HRC 60-65, finitura superficiale: RA 0,2, spessore dello strato di carburo: 0,005 mm. Adatto a vari pulizie, formazione, dimensionamento, flangia, flance e disegni a foro. Materiali di stampo compatibili: SKD11, CR12MOV, DC53. Fornisce una copertura di rivestimento uniforme indipendentemente dalla geometria del pezzo con una deformazione minima durante il trattamento. Requisiti di pre -coating: cicli di temperatura - 3 volte, temperatura di tempera> 500 ° C, trattamento di scarico dello stress richiesto prima della lavorazione della finitura.

Fig 2. TICN rivestimento sulla superficie del disegno Punch/Die

(3) Placcatura cromata dura: spessore della placcatura 0,005-0,015 mm, durezza dopo la placcatura HRC 60-65. Adatto a vari mobili, dimensionamento, flangia, flance e disegni. Dopo la placcatura, le articolazioni possono avere un po 'di irregolarità e richiedono un livellamento a livello di montaggio. I fori lavorati di precisione che non devono essere placcati devono essere collegati. Il serbatoio di placcatura cromata deve essere abbastanza grande da ospitare le dimensioni della parte.

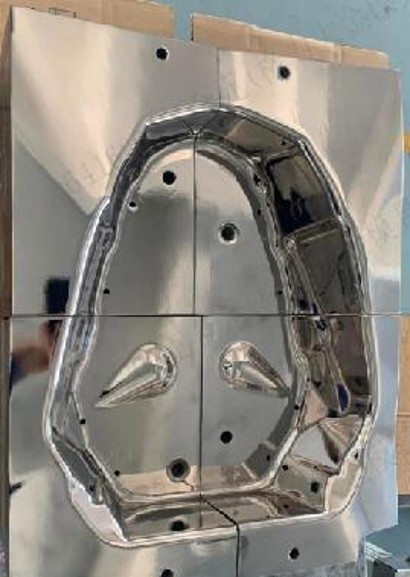

Fig 3. Placcatura a cromo duro sul disegno della superficie

■ Conclusione

La tecnologia di rivestimento applicata ai componenti di Stamping Die è una parte indispensabile del settore di stampaggio automatizzato. Fornisce una protezione completa e multi-angolo per gli stampi, estende efficacemente la durata delle parti di stampo critiche, impedisce la produzione di pezzi difettosi, riduce significativamente i requisiti del lavoro, riduce i costi di produzione e migliora la competitività del mercato.
